展開したUVマップの歪みを真っすぐにしたい 2024/10/19

瓶のオブジェクトにシームを入れて展開。
形状がまっすぐだから、きっと左みたいに展開できるはず

ところが・・・

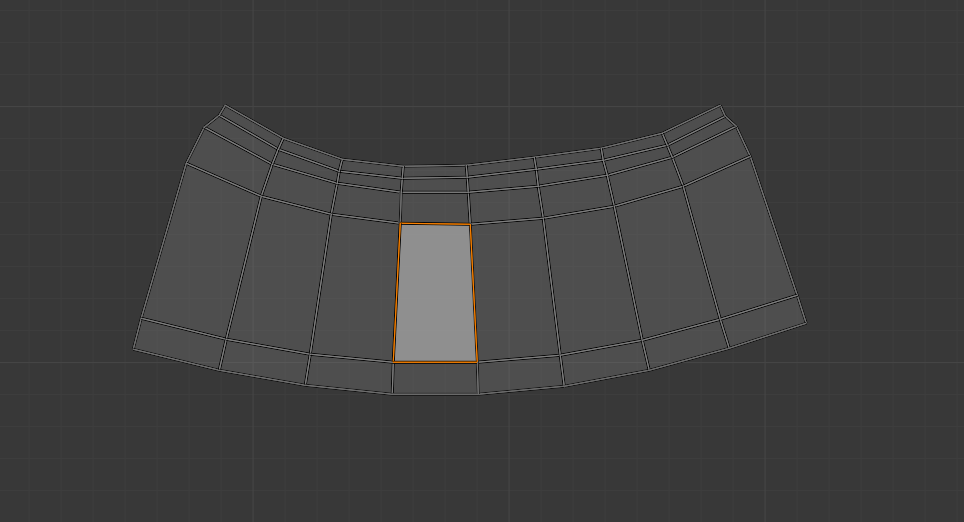

想像通りにはならず、歪んでしまいました。

まっすぐにしたい!

目次

自動整列で綺麗な長方形を作る

なるべく綺麗な長方形に近い面を探します。

その面の辺を自動整列で整えて、綺麗な長方形を作ります。

辺の1つを選択→右クリック→自動整列

この作業を4つの辺全てに行います。

綺麗な長方形になりました。

アクティブ四角形面に追従でまっすぐに

この島の上でLをクリックします。
島全体が選択され、且つ、さきほど長方形に整えた面がアクティブ選択(グレーの面表示)になっている状態で、右クリックします。

アクティブ四角形面に追従をクリックします。

これで歪みのない理想の長方形のUVマップができました。
